ทำไมลิฟต์ทั่วไปจึงวิ่งได้เพียงแนวดิ่ง
ลิฟต์แบบแรงฉุดทั่วไปใช้เครื่องขับเคลื่อน สลิง และตุ้มน้ำหนัก ห้องโดยสารหนึ่งชุดจึงผูกอยู่กับเส้นทางในปล่องของตัวเอง แม้ระบบสมัยใหม่จะเพิ่มความเร็ว ใช้ระบบจัดกลุ่มปลายทาง หรือมีห้องโดยสารมากกว่าหนึ่งชุดในปล่องเดียว แต่เส้นทางหลักยังคงเป็นแนวดิ่ง
เมื่ออาคารสูงขึ้น จำนวนผู้โดยสารเพิ่มขึ้น ผู้ออกแบบมักต้องเพิ่มจำนวนปล่องหรือแบ่งอาคารเป็นโซน พื้นที่แกนกลางที่ใช้กับระบบลิฟต์จึงเป็นตัวแปรสำคัญของพื้นที่ใช้สอยและการวางผังอาคาร
MULTI ต่างออกไปอย่างไร

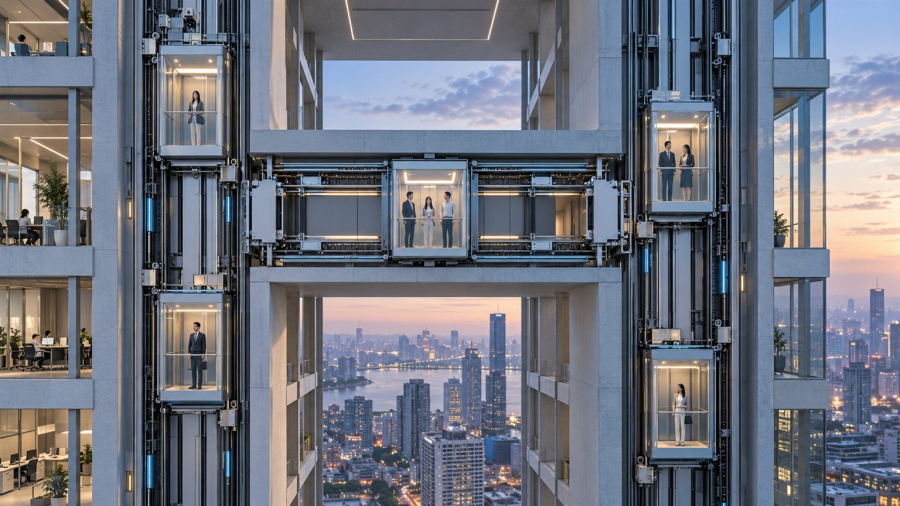

ผู้ผลิตอธิบายว่า MULTI เปลี่ยนจากการดึงห้องโดยสารด้วยสลิงมาใช้เทคโนโลยีมอเตอร์เชิงเส้น ห้องโดยสารหลายชุดจึงสามารถเคลื่อนที่เป็นวงรอบในระบบปล่องหลายช่อง คล้ายขบวนรถที่วิ่งบนเครือข่ายทาง โดยมีช่วงเปลี่ยนเส้นทางให้ห้องโดยสารเคลื่อนจากปล่องหนึ่งไปยังอีกปล่องหนึ่งในแนวนอน
- ห้องโดยสารวิ่งขึ้นในปล่องหนึ่ง
- ชุดเปลี่ยนทิศทางพาห้องโดยสารเลื่อนไปด้านข้าง
- ห้องโดยสารเข้าสู่ปล่องอีกช่องและวิ่งลง
- ห้องโดยสารหลายชุดหมุนเวียนในระบบเดียวกัน โดยต้องมีระบบควบคุมตำแหน่ง ระยะห่าง และเส้นทาง
บทความวิจัยของ Council on Tall Buildings and Urban Habitat (CTBUH) เปรียบแนวคิดนี้กับระบบขนส่งภายในอาคารที่มีหลายเส้นทาง มากกว่าลิฟต์แบบหนึ่งห้องโดยสารต่อหนึ่งปล่อง
“ไร้สลิง” ไม่ได้แปลว่าไม่มีระบบยึดหรือระบบนิรภัย
คำว่าไร้สลิงอธิบายวิธีขับเคลื่อน ไม่ได้หมายความว่าห้องโดยสารลอยอย่างอิสระโดยไม่มีราง อุปกรณ์นำทาง เบรก ระบบสื่อสาร หรือระบบควบคุมความปลอดภัย
ข้อมูลจากการเปิดตัวชุดทดสอบของผู้ผลิตระบุถึงระบบเบรกหลายระดับ รวมถึงการจัดการข้อมูลและพลังงานแบบสำรองสำหรับห้องโดยสารแต่ละชุด ในการใช้งานจริง ระบบยังต้องพิจารณาการอพยพ การช่วยเหลือผู้โดยสาร การป้องกันอัคคีภัย แหล่งจ่ายไฟสำรอง การตรวจจับตำแหน่ง การสื่อสารระหว่างห้องโดยสาร และการบำรุงรักษาชุดเปลี่ยนทิศทาง
ดังนั้น ความน่าสนใจของเทคโนโลยีไม่ได้อยู่เพียงการทำให้ห้องโดยสารวิ่งด้านข้างได้ แต่อยู่ที่การควบคุมห้องโดยสารหลายชุดให้ทำงานร่วมกันอย่างปลอดภัย
ทดสอบจริงที่ไหน
TK Elevator ใช้หอทดสอบสูง 246 เมตรในเมืองร็อทไวล์เป็นศูนย์วิจัยและพัฒนา ภายในมีปล่องทดสอบ 12 ช่อง และจัดสรรปล่องสูง 100 เมตรจำนวนสามช่องสำหรับระบบ MULTI เว็บไซต์หอทดสอบระบุว่าได้สาธิตชุด MULTI ที่ทำงานได้จริงและเคลื่อนที่ได้ทั้งแนวดิ่งและแนวนอน
นี่เป็นหลักฐานสำคัญว่าแนวคิดไม่ได้มีเพียงแบบจำลองคอมพิวเตอร์ แต่คำว่า “ทำงานได้จริงในหอทดสอบ” ก็ยังไม่เท่ากับ “ติดตั้งแพร่หลายในอาคารใช้งานทั่วไป” ผู้อ่านควรแยกสองสถานะนี้ออกจากกันเมื่อพบข่าวหรือภาพประชาสัมพันธ์
อาคารจะได้ประโยชน์อะไร
- เพิ่มความถี่ของห้องโดยสาร: ห้องโดยสารหลายชุดหมุนเวียนผ่านจุดรับผู้โดยสารได้คล้ายขบวนรถหลายขบวนบนเส้นทางเดียวกัน
- ลดการผูกห้องโดยสารไว้กับปล่องเดียว: การเปลี่ยนปล่องช่วยให้วางเส้นทางขึ้นและลงเป็นวงรอบ
- เปิดทางให้ผังอาคารรูปแบบใหม่: การเคลื่อนที่แนวนอนอาจเชื่อมส่วนต่าง ๆ ของอาคารหรือกลุ่มอาคารได้ โดยไม่จำกัดเฉพาะแกนตั้งแบบเดิม
- ลดข้อจำกัดจากน้ำหนักสลิงในอาคารสูงมาก: ระบบขับเคลื่อนแบบมอเตอร์เชิงเส้นไม่ต้องแบกรับน้ำหนักสลิงยาวตลอดระยะทางแบบระบบดั้งเดิม
ตัวเลขเรื่องกำลังขนส่ง พื้นที่ปล่อง หรือเวลารอต้องอ่านพร้อมสมมติฐานของผู้ผลิตและแบบอาคาร ไม่ควรนำเปอร์เซ็นต์จากเอกสารประชาสัมพันธ์ไปใช้ประมาณโครงการจริงโดยไม่มีการจำลองการจราจรและออกแบบทางวิศวกรรม
ความท้าทายที่ต้องแก้ก่อนใช้งานแพร่หลาย
1. มาตรฐานและการรับรอง
ระบบที่เคลื่อนที่ได้หลายทิศทางและมีหลายห้องโดยสารในเครือข่ายเดียวแตกต่างจากโครงสร้างลิฟต์ทั่วไป การรับรองจึงต้องพิจารณาทั้งส่วนขับเคลื่อน ชุดเปลี่ยนทิศทาง ระบบเบรก ระบบควบคุม และวิธีช่วยเหลือผู้โดยสาร
2. การอพยพและเหตุฉุกเฉิน
ผู้ออกแบบต้องกำหนดว่าหากไฟฟ้าดับ เกิดอัคคีภัย ระบบควบคุมขัดข้อง หรือห้องโดยสารหยุดในส่วนแนวนอน จะนำผู้โดยสารไปยังจุดปลอดภัยอย่างไร เรื่องนี้ต้องออกแบบร่วมกับระบบอาคารตั้งแต่ต้น ไม่ใช่เพิ่มภายหลัง
3. ความซับซ้อนของการบำรุงรักษา
เมื่อมีห้องโดยสารหลายชุดและจุดเปลี่ยนเส้นทาง จำนวนอุปกรณ์และเงื่อนไขการควบคุมย่อมเพิ่มขึ้น ระบบตรวจสภาพ อะไหล่ บุคลากร และแผนหยุดซ่อมต้องรองรับความซับซ้อนดังกล่าว
4. ความคุ้มค่าของโครงการ
เทคโนโลยีนี้อาจเหมาะกับอาคารสูงหรือโครงการขนาดใหญ่ที่มีปริมาณการเดินทางสูงและต้องการผังพิเศษ มากกว่าจะเป็นคำตอบสำหรับอาคารทุกประเภท การประเมินต้องรวมค่าก่อสร้าง พื้นที่ใช้งาน พลังงาน การบำรุงรักษาตลอดอายุ และความพร้อมของบริการหลังการขาย
สิ่งที่เทคโนโลยีนี้สอนเรา แม้ยังไม่ได้ติดตั้งทั่วไป
MULTI ทำให้เห็นว่าการพัฒนาลิฟต์ในอนาคตอาจไม่ได้มุ่งเพียง “เร็วขึ้น” แต่เปลี่ยนวิธีคิดจากเครื่องหนึ่งตัวในปล่องหนึ่งช่อง ไปเป็นเครือข่ายการเดินทางภายในอาคารที่จัดเส้นทางและจำนวนห้องโดยสารตามความต้องการ
แนวคิดเครือข่ายยังเชื่อมโยงกับเทคโนโลยีอื่น เช่น ระบบเรียกแบบเลือกชั้นปลายทาง การคาดการณ์ปริมาณผู้โดยสาร เซนเซอร์ตรวจสภาพ และการบำรุงรักษาจากข้อมูลจริง แต่ระบบที่ซับซ้อนขึ้นต้องมาพร้อมการออกแบบความปลอดภัย ความสามารถในการตรวจสอบ และแผนสำรองที่เข้มแข็งขึ้นด้วย
สรุป
ลิฟต์ไร้สลิงที่วิ่งได้ทั้งแนวดิ่งและแนวนอนไม่ใช่เพียงภาพจินตนาการ เพราะมีชุดทดสอบเต็มรูปแบบในหอทดสอบแล้ว แต่ก็ยังไม่ควรถูกนำเสนอว่าเป็นระบบที่พร้อมแทนลิฟต์ทั่วไปในทุกอาคาร เทคโนโลยีนี้เหมาะจะถูกมองเป็นกรณีศึกษาว่า เมื่อเปลี่ยนกลไกขับเคลื่อน เราอาจเปลี่ยนทั้งวิธีวางปล่อง การจัดการผู้โดยสาร และรูปทรงของอาคารได้อย่างไร
สำหรับอาคารที่ใช้งานอยู่ การตัดสินใจควรเริ่มจากปัญหาจริง เช่น เวลารอ ความถี่การเสีย ความพร้อมของอะไหล่ ความปลอดภัย และข้อจำกัดของระบบเดิม ก่อนพิจารณาแนวทางปรับปรุงลิฟต์ที่เหมาะกับงบประมาณและอายุอาคาร
หมายเหตุด้านความปลอดภัย: บทความนี้อธิบายแนวคิดเทคโนโลยี ไม่ใช่คู่มือออกแบบ ติดตั้ง หรือดัดแปลงลิฟต์ การประเมินระบบจริงต้องดำเนินการโดยผู้ผลิต ผู้เชี่ยวชาญ และวิศวกรที่เกี่ยวข้องตามกฎหมายและมาตรฐานที่ใช้กับโครงการ
